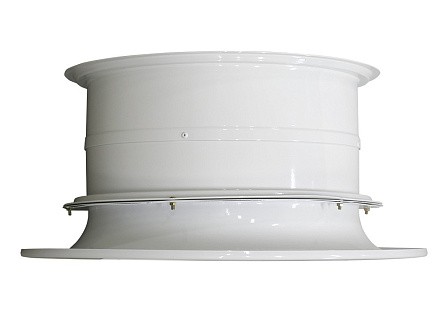

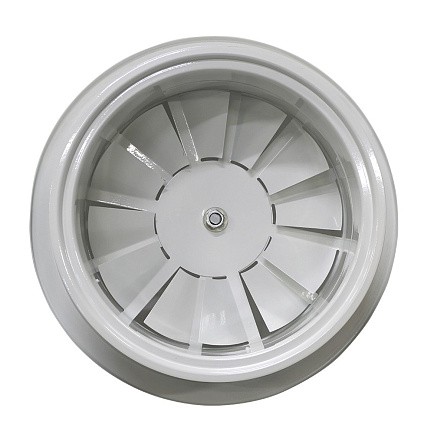

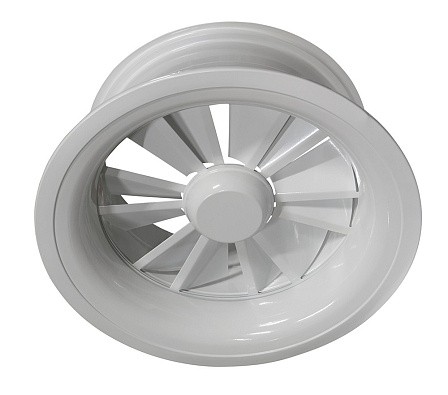

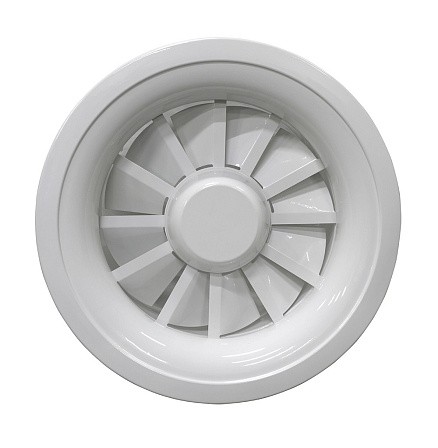

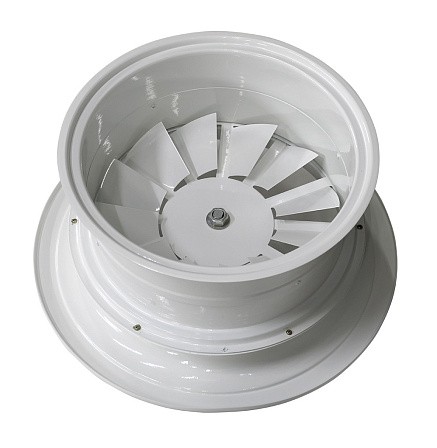

Диффузор вихревой SD-A
![](/upload/resize_cache/iblock/415/448_448_1/m6pa5bb3p3ijmy11c8q9b8ienr7onw5g.jpeg)
![](/upload/resize_cache/iblock/e47/448_448_1/5n6wpg19143833rm1ppbem0j0yzpt56e.jpeg)
![](/upload/resize_cache/iblock/afe/448_448_1/ikilp4ym15733diys87zjj1g97e6q5jd.jpeg)
![](/upload/resize_cache/iblock/419/448_448_1/3unr056cf94f8tuburnf2h5lpnkq2kzh.jpeg)
![](/upload/resize_cache/iblock/e2c/448_448_1/nqcuflk4s45odknfwujgbxs5bivxiicr.jpeg)
![](/upload/resize_cache/iblock/5e1/448_448_1/djhtn4rzyo0mo693w1fbputnyhr00hsw.jpeg)
![](/upload/resize_cache/iblock/415/76_76_1/m6pa5bb3p3ijmy11c8q9b8ienr7onw5g.jpeg)
![](/upload/resize_cache/iblock/e47/76_76_1/5n6wpg19143833rm1ppbem0j0yzpt56e.jpeg)
![](/upload/resize_cache/iblock/afe/76_76_1/ikilp4ym15733diys87zjj1g97e6q5jd.jpeg)
![](/upload/resize_cache/iblock/419/76_76_1/3unr056cf94f8tuburnf2h5lpnkq2kzh.jpeg)
![](/upload/resize_cache/iblock/e2c/76_76_1/nqcuflk4s45odknfwujgbxs5bivxiicr.jpeg)
![](/upload/resize_cache/iblock/5e1/76_76_1/djhtn4rzyo0mo693w1fbputnyhr00hsw.jpeg)
Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения. Изделие может использоваться также и для удаления воздуха из помещений.
Диффузоры используются как для помещений с высоким потолком (≤10 м, заводы, терминалы аэропортов, театры, банкетные залы), так и с относительно не низким потолком (≤3,8 м, залы для приемов, холлы гостиниц). Подходят для помещений с высокой разницей температуры между поступающим воздухом и воздухом в помещении.
Диффузоры устанавливаются в верхней зоне помещений на отводах воздуховодов при открытой прокладке, в подшивном пространстве потолка или на стене. Возможна установка диффузоров в свободном пространстве вертикально, горизонтально или с наклоном в сторону обслуживаемой зоны.
Монтаж осуществляется с помощью присоединительного патрубка, который крепится на самонарезающих винтах к воздуховоду или подшивному потолку. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Диффузоры изготавливаются из стали и имеют защитное порошковое покрытие белого цвета (RAL 9016).

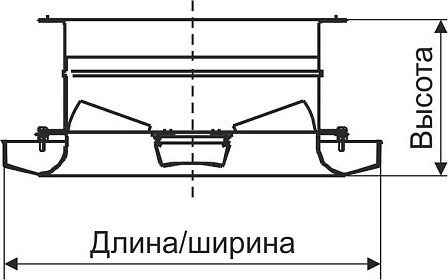

Габаритные и присоединительные размеры
![SD-A чертеж.jpg SD-A чертеж.jpg](/upload/medialibrary/14b/14baa7edfbae1b2cf17fffdd87356528.jpg)
Тип диффузора |
D |
E |
F |
H |
SD-A 200 |
198 |
315 |
240 |
142 |
SD-A 250 |
250 |
360 |
289 |
140 |
SD-A 315 |
310 |
470 |
352 |
163 |
SD-A 400 |
397 |
579 |
442 |
181 |
SD-A 500 |
495 |
657 |
538 |
181 |
Аэродинамические и акустические характеристики
Тип диффузора |
Расход воздуха на диффузор, м3/ч |
Эффективная площадь выхода воздуха, м2 |
|
min |
max |
||
SD-A 315 |
252 |
1080 |
0,022 |
SD-A 400 |
450 |
1800 |
0,031 |
SD-A 500 |
828 |
3672 |
0,077 |
График звуковой мощности и потери давления
![SD-A общий график.jpg SD-A общий график.jpg](/upload/medialibrary/194/194f4df0c9cf94bf2e61e7c5d3254698.jpg)
Не представленные в наличии модели доступны к поставке под заказ
