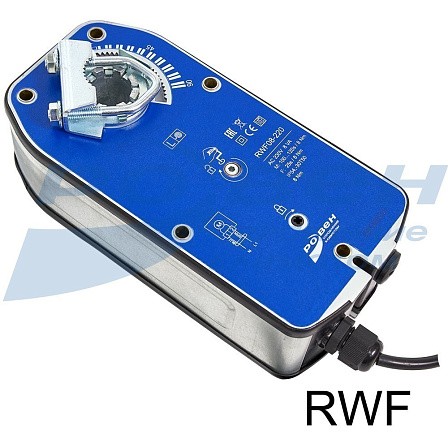

Электропривод RWF05-220
Электроприводы разработаны для применения в системах отопления, вентиляции и кондиционирования. Выполняют охранные функции, предназначены, например, для защиты от замораживания.
Габаритные размеры электроприводов
|
Тип привода |
A |
B |
C |
Размер вала (оси), мм |
Масса, кг |
|
RWF05-220 |
156 |
75,5 |
98 |
Ø 10...16 / □ 7...11 |
1,8 |
Технические характеристики электроприводов
|
Тип привода |
Номинальное напряжение, В |
Крутящий момент, Н·м* |
Площадь заслонки, м²* |
Потребляемая мощность, при вращении/ в состоянии покоя, Вт |
Рабочая температура, °С |
Время срабатывания, с |
Управление |
|
RWF05-220 |
220 |
5 |
<1,0 |
5,0/3,5 |
-30...+50 |
55...75 (Возвратная пружина <25) |
2-х позиционное |
Электрическая схема подключения электроприводов
