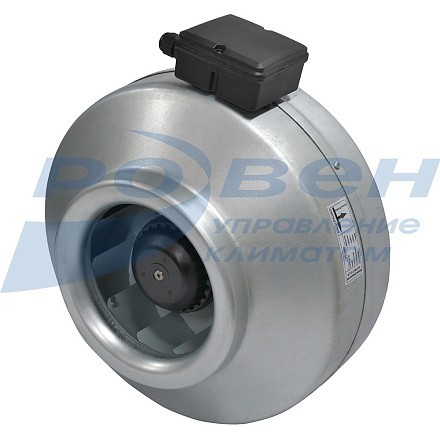

Вентилятор канальный VC-160 (Circular duct fans)
-
ХомутКупить
-
Симисторный регуляторКупить
-
ВоздуховодКупить
-
Короб под вентиляторКупить
-
Конденсатор пусковойКупить
- ХомутКупитьСимисторный регуляторКупитьВоздуховодКупить
- Короб под вентиляторКупитьКонденсатор пусковойКупить
- Компактная конструкция
- Корпус из оцинкованной стали
- Установка в любом положении
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 54
- Биметаллическая защита двигателя
- Максимальная температура перемещаемого воздуха +40°С
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150, может ограниченно эксплуатироваться на улице (в местах, в защищенных от прямого воздействия струй воды и пылевых потоков, например под козырьками и навесами), а также в помещении с повышенной влажностью, при температуре окружающей среды от -40°С до +40°С.

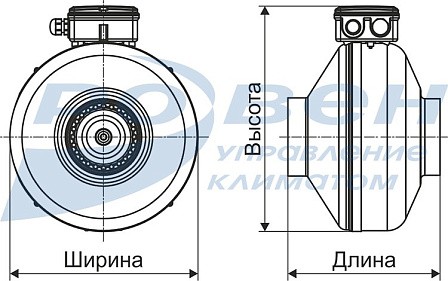

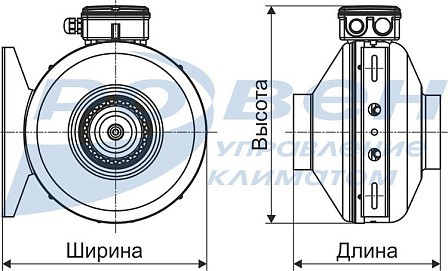

Габаритные и присоединительные размеры вентиляторов канальных серии VC-160 (мм)
|
Модель |
A |
B |
C |
D |
E |
Е1 |
|
VC-160 |
160 |
332 |
47 |
232 |
26 |
26 |
Технические характеристики вентиляторов канальных серии VC-160
|
Модель |
Напряжение/ частота, В/50Гц |
Число фаз |
Производительность, м3/ч |
Давление, Па |
Потребляемая мощность, кВт |
Ток, А |
Частота вращения, об/ мин |
Масса, кг |
Регулятор скорости |
|
VC-160 |
220 |
1 |
700 |
371 |
0,115 |
0,5 |
2550 |
4,55 |
СРМ 500W |
Аэродинамические характеристики вентиляторов канальных серии VC-160
Акустические характеристики вентиляторов канальных серии VC-160
|
Модель |
Зона измерения |
Общий, дБА |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
VC-160 |
в канал |
74 |
52 |
60 |
67 |
71 |
65 |
62 |
60 |
50 |
|
к окружению |
59 |
29 |
38 |
37 |
56 |
55 |
49 |
47 |
37 |
|
Электрическая схема подключения вентиляторов канальных серии VC-160
