Компрессорно-конденсаторный блок BasicAir, UnicAir

ККБ служат для отвода тепла в окружающую атмосферу от фреона (хладоноситель) выходящего из испарителя, путем сжимания входящих газов в компрессоре.
получить консультацию
СДЕЛАНО В РОВЕН
ТОВАР СЕРТИФИЦИРОВАН
Описание товара
Характеристики моделей
Купить
Компрессорно-конденсаторный блок (ККБ) является составной частью холодильного контура и в совокупности с испарителем и комплектом обвязки предназначен для изменения температуры воздуха до требуемых значений.
  • Количество типоразмеров – 26 штук;
  • Холодопроизводительность – от 2 кВт до 190 кВт;
  • Режим работы – только охлаждение;
  • Хладоноситель – фреон R410А;
  • Климатическое исполнение и категория размещения У1 по ГОСТ 15150-69;
  • Комплектация – для серии BasicAir без опций, для серии UnicAir опции в соответствии с таблицей «Дополнительные опции и возможность их установки в UnicAir»;
  • Корпус из высококачественной оцинкованной стали с порошковым полиэфирным покрытием;
  • Съемные панели и/или ревизионная дверь для удобства обслуживания;
  • Совместимы с фреоновыми охладителями КФО, а также вентиляционным установками RW, RW-S, RW-LZ, RW-LT.

Файлы
Компрессорно-конденсаторные блоки BasicAir, UnicAir.pdf
4,04 МБ Скачать

Технические характеристики ККБ BasicAir/UnicAir С-2..С-12,5

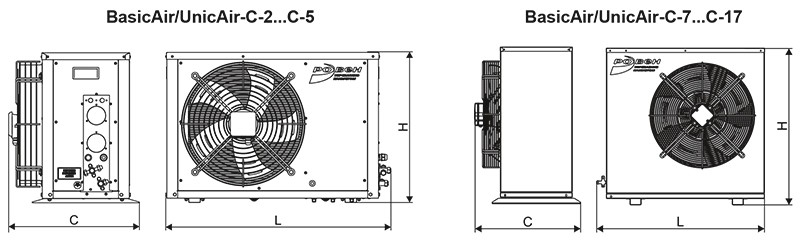

ККБ BasicAir-габаритные размеры 2-12,5.jpg

Типоразмер ККБ BasicAir/UnicAir

2

2,5

3

4,5

6,5

8,5

10,5

12,5

Холодильная мощность, кВт*

2,24

2,51

2,85

4,51

6,51

7,76

9,81

11,79

Количество холодильных контуров

1

1

1

1

1

1

1

1

Питание

220-240 В~ /1+N+PE/, 50 Гц

380-400 В~, /3+N+PE/, 50 Гц

Рекомендованное сечение (мм2)

3x2,5

3x2,5

3x2,5

3x2,5

3х4,0

3х6,0

5х4,0

5х4,0

Компрессор

Количество

компрессоров, шт

1

1

1

1

1

1

1

1

Потребляемая

мощность, Вт

690

860

955

1675

2285

2670

2280

2700

Максимальный

рабочий ток, А

3,25

2,25

3,25

7,5

10,95

12,7

6,58

6,45

Емкость рабочего

конденсатора, мкФ

25

25

25

45

60

60

60

нет

Встроенная

тепловая защита

да

да

да

да

да

да

да

да

Вентилятор

Количество

вентиляторов, шт

1

1

1

1

1

1

1

1

Напряжение

питания, В

220-240 В~ /1+N+PE/, 50 Гц

Электрические

характеристики

Максимальный ток, А

7,2

6,2

7,2

10

15

18

10

12

Максимальная

потребляемая

мощность, кВт

1,1

1,26

1,35

2,1

3,2

3,7

5,3

6

Присоединительные размеры

Жидкостная линия

дюйм

1/4

1/4

1/4

3/8

3/8

3/8

3/8

1/2

мм

6,35

6,35

6,35

9,52

9,52

9,52

9,52

12,7

Газовая линия

дюйм

3/8

3/8

3/8

1/2

1/2

5/8

5/8

5/8

мм

9,52

9,52

9,52

12,7

12,7

15,88

15,88

15,88

Трубы для

хладагента

Макс. длина

трубопровода, м

10

10

10

15

15

15

20

20

Макс. перепад

высот, м

5

5

5

5

5

5

10

10

Тип соединения

Под вальцовку

Хладагент

Тип заправки - азот, марка хладагента - R410A

Масса для базовой заправки, кг

0,16

0,2

0,2

1,4

1,4

1,4

1,4

2,05

Габаритные

размеры**

Ширина (L), мм

775

775

775

1270

1270

1270

1270

1270

Высота (H), мм

520

520

520

865

865

865

865

865

Глубина (C), мм

450

450

450

575

580

580

580

580

Транспортировочные габариты**

Ширина (L), мм

865

865

865

1400

1400

1400

1400

1400

Высота (H), мм

630

630

630

1152

1152

1152

1152

1152

Глубина (C), мм

530

530

530

750

750

750

750

750

Транспортировочная масса, кг

45

56,5

56,5

122

122

134

134

134

Уровень звукового давления, дБ (А)

65

65

65

72

72

74

72

72

* Холодильная мощность указана при нормальных (см. таблицу холодопроизводительности).
** Наличие обвязки или оснащение дополнительными опциями на габаритные размеры не влияют.

Технические характеристики ККБ BasicAir/UnicAir С-18,5..С-60

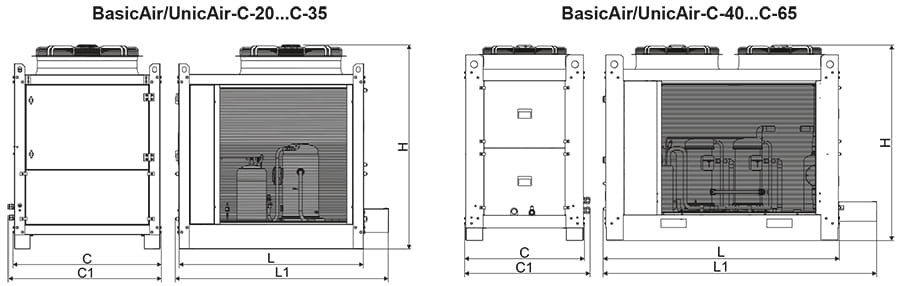

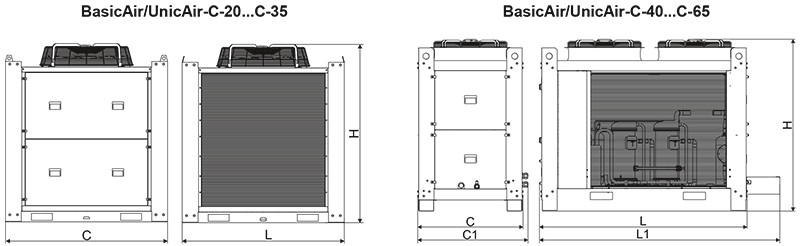

ККБ BasicAir-габаритные размеры 18,5-60.jpg

Типоразмер ККБ BasicAir/UnicAir

18,5

21

25

30

35

40

45

53

60

Холодильная мощность, кВт*

19,32

20,31

22,26

29,16

32,76

37,73

42,53

48,09

68,84

Количество холодильных контуров

1

1

1

1

1

1

1

1

1

Питание

380-400 В~, /3+N+PE/, 50 Гц

Рекомендованное сечение (мм2)

5х4,0

5х4,0

5х4,0

5х6,0

5х10,0

5х10,0

5х16,0

5х16,0

5х25,0

Компрессор

Количество

компрессоров, шт

1

1

1

1

1

1

2

2

2

Потребляемая

мощность, Вт

4100

4900

5242

7084

7828

8737

9899

11500

15240

Максимальный

рабочий ток, А

9,3

11,6

10,32

14,15

14,94

16,66

19,32

17,8

27,14

Емкость рабочего

конденсатора, мкФ

нет

нет

нет

нет

нет

нет

нет

нет

нет

Встроенная тепловая защита

да

да

да

да

да

да

да

да

да

Вентилятор

Количество

вентиляторов, шт

2

2

2

2

2

2

2

2

2

Напряжение питания, В

220-240 В~/1+N+PE/, 50 Гц

380-400 В~, /3+N+PE/, 50 Гц

Электрические характеристики

Максимальный ток, А

15

20

24

40

44

45

51

50

51

Максимальная потребляемая мощность, кВт

9,5

12

14,5

17

17,5

25

27

28

30

Присоединительные размеры

Жидкостная линия

дюйм

1/2

5/8

5/8

5/8

5/8

3/4

3/4

7/8

7/8

мм

12,7

15,88

15,88

15,88

15,88

19,05

19,05

22,22

22,22

Газовая линия

дюйм

7/8

7/8

1 1/8

1 1/8

1 1/8

1 1/8

1 1/8

1 3/8

1 3/8

мм

22,22

22,22

28,57

28,57

28,57

28,57

28,57

34,92

34,92

Трубы для

хладагента

Макс. длина

трубопровода, м

20

20

20

20

20

25

25

25

25

Макс. перепад высот, м

10

10

10

10

10

15

15

15

15

Тип соединения

Под пайку

Хладагент

Тип заправки - азот, марка хладагента - R410A

Масса для базовой заправки, кг

3,56

4,85

5,44

5,44

5,44

9,93

9,71

9,97

9,97

Габаритные

размеры**

Ширина (L), мм

1372

1372

1372

1372

1372

2520

2520

2520

2520

Высота (H), мм

1742

1742

1742

1742

1742

1750

1750

1750

1750

Глубина (C), мм

650

650

642

712

712

1205

1205

1205

1205

Транспортировочные габариты**

Ширина (L), мм

1500

1500

1500

1500

1500

2520

2520

2520

2520

Высота (H), мм

1953

1953

1953

1953

1953

1750

1750

1750

1750

Глубина (C), мм

800

800

800

800

800

1205

1205

1205

1205

Транспортировочная масса, кг

196

207

215

221

235

280

290

425

440

Уровень звукового давления, дБ (А)

74

74

80

80

80

80

82

82

82

* Холодильная мощность указана при нормальных (см. таблицу холодопроизводительности).
** Наличие обвязки или оснащение дополнительными опциями на габаритные размеры не влияют.

Технические характеристики ККБ BasicAir/UnicAir С-75..С-190

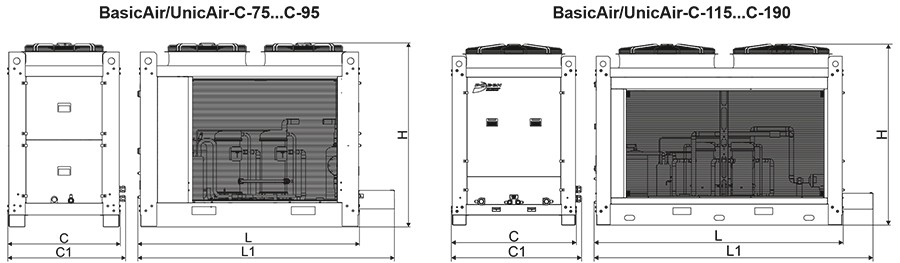

ККБ BasicAir-габаритные размеры 75-190.jpg

Типоразмер ККБ BasicAir/UnicAir

75

85

95

115

125

140

150

165

190

Холодильная мощность, кВт*

75

83

96

114

126

140

150

166

191

Количество холодильных контуров

1

1

1

2

2

2

2

2

2

Питание

380-400 В~, /3+N+PE/, 50 Гц

Компрессор

Количество

компрессоров, шт

1

2

1

4

4

4

2

4

2

Потребляемая

мощность, Вт

18200

24400

21850

33600

36800

40800

36400

48800

43700

Максимальный

рабочий ток, А

53,6

65

72

84,4

94,4

100

107,2

130

144

Встроенная тепловая защита

да

да

да

да

да

да

да

да

да

Вентилятор

Количество

вентиляторов, шт

2

2

2

2

2

2

2

2

2

Напряжение

питания, В

380-400 В~, /3+N+PE/, 50 Гц

Электрические характеристики

Максимальная

потребляемая

мощность, кВт

25,3

30,3

29,3

38,7

41,8

47,3

49,5

58,2

57,5

Присоединительные размеры

Жидкостная линия

дюйм

1 1/8

1 1/8

1 1/8

7/8

7/8

1 1/8

1 1/8

1 1/8

1 1/8

мм

28,6

28,6

28,6

22,2

22,2

28,57

28,57

28,57

28,57

Газовая линия

дюйм

1 5/8

1 5/8

1 5/8

1 3/8

1 3/8

1 5/8

1 5/8

1 5/8

1 5/8

мм

41,3

41,3

41,3

34,9

34,9

41,28

41,28

41,28

41,28

Трубы для

хладагента

Макс. длина

трубопровода, м

30

30

30

25

25

30

30

30

30

Макс. перепад

высот, м

20

20

20

15

15

20

20

20

20

Тип соединения

Под пайку

Хладагент

Тип заправки - азот, марка хладагента - R410A

Масса для базовой заправки, кг

12,5

12

12,5

12,3

12,3

11,15

11,15

11,15

11,15

Габаритные размеры**

Ширина (L), мм

1860

1860

1860

2419

2419

2419

2419

2419

2419

Высота (H), мм

1538

1538

1538

1763

1763

1763

1763

1763

1763

Глубина (C), мм

945

945

945

1203

1203

1203

1203

1203

1203

Транспортировочные габариты**

Ширина (L1), мм

2167

2167

2167

2723

2723

2723

2723

2723

2723

Высота (H), мм

1538

1538

1538

1763

1763

1763

1763

1763

1763

Глубина (C1), мм

1000

1000

1000

1271

1271

1271

1271

1271

1271

Транспортировочная масса, кг

500

500

500

700

700

700

700

700

700

Уровень звукового давления, дБ (А)

73

76

76

74

71

71

72

73

73

* Холодильная мощность указана при нормальных (см. таблицу холодопроизводительности).
** Наличие обвязки или оснащение дополнительными опциями на габаритные размеры не влияют.

Пример расчёта (подбора) холодопроизводительности установки:

Нормальные условия:
- Температура конденсации фреона: +45°С;
- Перегрев фреона: 5 К;
- Переохлаждение фреона: 5 К.
Исходные данные для подбора:
- Температура кипения фреона: +7°С;
- Температура наружного воздуха +32 С, относительная влажность 40%;
- Необходимая холодопроизводительность ККБ: 4,5 кВт.
Исходным данным соответствуют модели BasicAir-C-4,5-410 и UnicAir-C-4,5-410.

Холодопроизводительность ККБ BasicAir/UnicAir, в зависимости от температуры, кВт

Модель

Температура наружного воздуха, °С

Температура кипения, °С

+12,5

+12

+10

+8

+7

+5

+4

+2

BasicAir-C-2-410

UnicAir-C-2-410

+20

3,19

3,13

2,91

2,69

2,59

2,39

2,29

2,11

+25

3,01

2,96

2,74

2,54

2,44

2,25

2,16

1,98

+30

2,83

2,78

2,58

2,39

2,30

2,12

2,03

1,86

+32

2,75

2,70

2,51

2,32

2,24

2,06

1,97

1,80

+35

2,62

2,58

2,40

2,22

BasicAir-C-2,5-410

UnicAir-C-2,5-410

+20

3,59

3,53

3,28

3,04

2,93

2,71

2,61

2,4

+25

3,38

3,32

3,09

2,87

2,76

2,55

2,44

2,25

+30

3,17

3,12

2,9

2,69

2,59

2,39

2,29

2,1

+32

3,08

3,03

2,81

2,61

2,51

2,32

2,22

2,04

+35

2,94

2,89

2,69

2,5

BasicAir-C-3-410

UnicAir-C-3-410

+20

4,07

4

3,73

3,47

3,35

3,1

2,98

2,75

+25

3,84

3,77

3,51

3,26

3,14

2,91

2,79

2,57

+30

3,6

3,53

3,29

3,05

2,94

2,72

2,61

2,39

+32

3,49

3,43

3,19

2,96

2,85

2,63

2,53

2,32

+35

3,33

3,28

3,05

2,83

2,73

2,52

2,41

2,21

+40

3,06

3

2,8

2,6

2,51

2,32

2,22

BasicAir-C-4,5-410

UnicAir-C-4,5-410

+20

6,43

6,33

5,94

5,56

5,37

5,01

4,83

4,48

+25

6,05

5,96

5,58

5,21

5,03

4,67

4,50

4,16

+30

5,66

5,56

5,20

4,84

4,67

4,33

4,16

3,84

+32

5,49

5,40

5,04

4,69

4,51

4,18

4,02

3,70

+35

5,24

5,15

4,80

4,46

4,29

3,97

3,81

3,51

+40

4,85

4,76

4,43

4,11

3,95

3,64

3,50

3,21

+43

4,63

4,55

4,22

3,91

3,76

3,47

3,32

3,05

+45

4,48

4,40

4,08

3,77

3,63

3,34

3,21

2,94

BasicAir-C-6,5-410

UnicAir-C-6,5-410

+20

9,25

9,10

8,50

7,93

7,66

7,13

6,87

6,40

+25

8,72

8,57

7,99

7,45

7,19

6,68

6,44

5,97

+30

8,19

8,05

7,49

6,97

6,72

6,23

5,99

5,56

+32

7,96

7,82

7,27

6,76

6,51

6,04

5,81

5,38

+35

7,63

7,49

6,97

6,47

6,23

5,76

5,54

5,13

+40

7,09

6,96

6,46

5,98

5,75

5,32

5,11

4,71

+43

6,78

6,65

6,16

5,70

5,48

5,06

4,86

4,47

+45

6,58

6,42

5,94

5,49

5,27

4,86

4,67

4,30

Модель

Температура наружного воздуха, °С

Температура кипения, °С

+13

+12

+10

+8

+7

+5

+4

+2

BasicAir-C-8,5-410

UnicAir-C-8,5-410

+20

10,83

10,54

9,83

9,16

8,83

8,20

7,89

7,30

+25

10,32

10,04

9,37

8,73

8,42

7,81

7,52

6,96

+30

9,77

9,51

8,87

8,26

7,97

7,40

7,12

6,58

+32

9,60

9,00

8,68

8,06

7,76

7,18

6,90

6,40

+35

9,17

8,93

8,33

7,76

7,48

6,94

6,68

6,17

+40

8,62

8,37

7,77

7,20

6,93

6,40

6,14

5,65

+43

8,09

7,87

7,33

6,81

6,56

6,07

5,84

5,38

+45

7,78

7,56

7,04

6,54

6,30

5,82

5,59

5,14

BasicAir-C-10,5-410

UnicAir-C-10,5-410

+20

13,79

13,42

12,54

11,70

11,30

10,53

10,17

9,47

+25

13,11

12,76

11,91

11,10

10,72

9,98

9,63

8,96

+30

12,32

11,98

11,17

10,41

10,04

9,34

9,00

8,36

+32

12,05

11,72

10,92

10,17

9,81

9,12

8,79

8,19

+35

11,58

11,25

10,48

9,75

9,40

8,74

8,41

7,80

+40

10,78

10,47

9,74

9,04

8,71

8,08

7,77

7,19

+43

10,20

9,91

9,20

8,53

8,21

7,60

7,31

6,74

+45

9,77

9,48

8,79

8,14

7,83

7,24

6,95

6,40

+45

17,41

16,91

15,18

14,32

13,91

13,07

12,62

11,92

BasicAir-C-12,5-410

UnicAir-C-12,5-410

+20

17,10

16,61

15,45

14,36

13,85

12,87

12,40

11,52

+25

15,92

15,48

14,43

13,44

12,97

12,08

11,65

10,85

+30

14,82

14,42

13,46

12,56

12,13

11,32

10,93

10,18

+32

14,38

13,99

13,07

12,20

11,79

11,00

10,62

9,90

+35

13,76

13,40

12,52

11,70

11,30

10,54

10,18

9,49

+40

12,81

12,47

11,66

10,89

10,51

9,80

9,45

8,78

+43

12,17

11,85

11,07

10,32

9,97

9,27

8,93

8,27

+45

11,70

11,39

10,63

9,91

9,55

8,86

8,53

7,87

BasicAir-C-18,5-410

UnicAir-C-18,5-410

+20

27,8

27,01

25,12

23,36

22,52

20,93

20,17

18,74

+25

25,96

25,24

23,52

21,92

21,15

19,7

19,01

17,69

+30

24,24

23,59

22,02

20,55

19,85

18,52

17,88

16,66

+32

23,55

22,92

21,42

20

19,32

18,02

17,4

16,22

+35

22,6

22

20,57

19,21

18,56

17,32

16,72

15,57

+40

21,11

20,56

19,22

17,95

17,33

16,15

15,58

14,47

+43

20,12

19,58

18,29

17,06

16,47

15,31

14,75

13,65

+45

19,38

18,86

17,6

16,39

15,81

14,66

14,11

13,01

BasicAir-C-21-410

UnicAir-C-21-410

+20

29,49

28,65

26,64

24,77

23,88

22,19

21,39

19,87

+25

27,45

26,69

24,87

23,17

22,36

20,82

20,09

18,7

+30

25,53

24,84

23,19

21,65

20,91

19,5

18,83

17,54

+32

24,76

24,1

22,51

21,02

20,31

18,95

18,29

17,05

+35

23,7

23,07

21,56

20,14

19,46

18,16

17,53

16,33

+40

22,04

21,46

20,06

18,74

18,1

16,86

16,26

15,11

+43

20,94

20,38

19,04

17,76

17,14

15,94

15,36

14,21

+45

20,13

19,59

18,29

17,03

16,42

15,24

14,66

13,52

BasicAir-C-25-410

UnicAir-C-25-410

+20

32,26

31,34

29,15

27,1

26,12

24,28

23,4

21,74

+25

30,04

29,21

27,22

25,36

24,48

22,79

21,99

20,47

+30

27,97

27,21

25,41

23,71

22,9

21,36

20,62

19,21

+32

27,14

26,41

24,67

23,04

22,26

20,76

20,05

18,68

+35

25,98

25,29

23,64

22,09

21,34

19,91

19,22

17,9

+40

24,19

23,55

22,02

20,56

19,86

18,5

17,85

16,58

+43

22,99

22,38

20,91

19,5

18,82

17,5

16,86

15,61

+45

22,11

21,52

20,09

18,71

18,04

16,74

16,1

14,85

Модель

Температура наружного воздуха, °С

Температура кипения, °С

+15

+12

+10

+8

+7

+5

+4

+2

BasicAir-C-30-410

UnicAir-C-30-410

+20

43,73

39,53

36,90

34,40

33,20

30,90

29,79

27,67

+25

41,60

37,63

35,14

32,78

31,65

29,47

28,42

26,41

+30

39,27

35,54

33,21

30,99

29,93

27,88

26,90

25,01

+32

38,23

34,61

32,34

30,19

29,16

27,17

26,21

24,38

+35

36,71

33,24

31,07

29,01

28,02

26,11

25,20

23,44

+40

34,16

30,94

28,92

27,01

26,09

24,32

23,47

21,84

+43

32,39

29,33

27,42

25,61

24,73

23,06

22,26

20,71

+45

31,09

28,14

26,31

24,56

23,73

22,12

21,35

19,86

BasicAir-C-35-410

UnicAir-C-35-410

+20

49,12

44,53

41,65

38,92

37,60

35,07

33,86

31,52

+25

46,74

42,35

39,60

36,99

35,73

33,31

32,15

29,91

+30

44,13

39,96

37,35

34,87

33,67

31,38

30,27

28,16

+32

42,97

38,90

36,35

33,92

32,76

30,52

29,44

27,37

+35

41,27

37,33

34,87

32,53

31,41

29,25

28,21

26,22

+40

38,31

34,61

32,31

30,12

29,06

27,04

26,07

24,21

+43

36,47

32,92

30,70

28,60

27,60

25,66

24,73

22,95

+45

35,02

31,59

29,45

27,42

26,44

24,58

23,68

21,96

BasicAir-C-40-410-UP

UnicAir-C-40-410-UP

+20

55,54

50,48

47,30

44,29

42,83

40,04

38,69

36,10

+25

53,15

48,27

45,21

42,31

40,91

38,21

36,92

34,43

+30

50,43

45,76

42,84

40,06

38,72

36,15

34,91

32,53

+32

49,20

44,62

41,76

39,04

37,73

35,21

34,00

31,67

+35

47,37

42,93

40,16

37,52

36,25

33,82

32,64

30,40

+40

44,14

39,95

37,33

34,85

33,65

31,36

30,26

28,15

+43

42,12

38,08

35,56

33,17

32,02

29,82

28,76

26,73

+45

40,52

36,60

34,16

31,84

30,73

28,60

27,58

25,62

BasicAir-C-45-410-UP

UnicAir-C-45-410-UP

+20

63,16

57,34

53,69

50,22

48,55

45,33

43,78

40,81

+25

60,32

54,73

51,22

47,89

46,28

43,19

41,71

38,86

+30

57,09

51,75

48,41

45,23

43,70

40,76

39,35

36,63

+32

55,62

50,40

47,13

44,02

42,53

39,66

38,27

35,62

+35

53,44

48,39

45,23

42,22

40,78

38,01

36,67

34,11

+40

49,57

44,82

41,85

39,03

37,68

35,08

33,83

31,44

+43

47,13

42,57

39,72

37,01

35,72

33,23

32,03

29,74

+45

45,21

40,78

38,03

35,42

34,16

31,76

30,61

28,40

BasicAir-C-53-410-UP

UnicAir-C-53-410-UP

+20

72,37

65,69

61,50

57,51

55,60

51,91

50,14

46,73

+25

68,71

62,20

58,32

54,52

52,69

49,18

47,49

44,25

+30

64,71

58,64

54,84

51,24

49,51

46,18

44,58

41,52

+32

62,93

57,00

53,30

49,78

48,09

44,85

43,29

40,31

+35

60,34

54,61

51,04

47,65

46,02

42,90

41,40

38,53

+40

55,87

50,50

47,15

43,98

42,46

39,54

38,15

35,47

+43

53,12

47,96

44,74

41,71

40,25

37,46

36,13

33,58

+45

50,98

45,98

42,88

39,94

38,54

35,85

34,56

32,11

BasicAir-C-60-410-UP

UnicAir-C-60-410-UP

+20

97,03

88,16

82,59

77,29

74,74

69,84

67,47

62,94

+25

92,22

83,73

78,41

73,36

70,92

66,24

63,99

59,66

+30

86,94

78,87

73,82

69,02

66,71

62,28

60,14

56,05

+32

84,59

76,71

71,78

67,09

64,84

60,51

58,43

54,44

+35

81,15

73,54

68,78

64,26

62,10

57,93

55,93

52,09

+40

75,22

68,07

63,61

59,38

57,35

53,45

51,59

48,01

+43

71,56

64,69

60,41

56,35

54,41

50,68

48,90

45,48

+45

68,72

62,06

57,92

54,00

52,12

48,53

46,80

43,51

BasicAir-C-75-410-UP

UnicAir-C-75-410-UP

+20

54,85

49,69

46,25

43,31

41,84

38,9

37,65

35,14

+25

51,97

47,09

43,83

41,06

39,67

36,87

35,69

33,31

+30

49,16

44,52

41,45

38,81

37,5

34,87

33,74

31,47

+32

48,03

43,5

40,48

37,91

36,62

34,04

32,94

30,73

+35

46,33

41,9

39,03

36,46

35,29

32,8

31,73

29,51

+40

43,38

39,23

36,47

34,05

32,84

30,56

29,45

27,47

+43

41,48

37,47

34,8

32,48

31,36

29,07

28,08

25,19

+45

40,21

36,29

33,68

31,43

30,31

28,07

24,1

23,67

BasicAir-C-85-410-UP

UnicAir-C85-410-UP

+20

121,98

110,9

103,92

97,58

94,4

88,04

85,26

79,68

+25

115,66

104,48

97,76

91,84

88,88

82,78

80,26

74,98

+30

108,74

98,04

91,82

86,18

83,36

77,72

75,26

70,34

+32

105,74

95,48

89,42

83,92

81,16

75,66

73,26

68,48

+35

101,26

91,66

85,8

80,5

77,86

72,58

70,28

65,68

+40

93,18

84,96

79,48

74,4

71,86

67,12

64,98

60,7

+43

88,04

80,62

75,36

70,56

68,24

63,5

61,44

57,34

+45

84,6

77,72

72,6

67,98

65,68

61,08

59,1

55,12

BasicAir-C-95-410-UP

UnicAir-C-95-410-UP

+20

141,6

129,44

120,23

112,09

108,02

99,88

96,46

89,61

+25

134,2

121,28

112,05

105,12

101,33

93,14

90,55

94,16

+30

126,4

113,12

105,18

98,15

94,64

87,61

84,64

78,71

+32

123,04

110,32

102,62

95,8

92,38

85,56

82,67

76,9

+35

118

106,13

98,78

92,26

89

82,48

79,72

74,19

+40

109,2

98,41

92,03

85,54

82,51

76,92

70,11

57,44

+43

103,68

93,78

87,28

81,5

78,61

72,83

64,35

47,4

+45

100

90,4

84,11

78,51

75,71

70,1

67,69

62,87

BasicAir-C-115-410-UP

UnicAir-C-115-410-UP

+20

166,96

151,52

141,4

132,4

127,92

118,96

111,12

105,44

+25

158,44

143,56

134

125,48

121,24

112,72

109,12

100,84

+30

149,2

135,76

126,72

118,68

114,64

106,6

103,16

96,24

+32

145,24

132,64

123,68

115,84

111,92

104,08

100,68

93,96

+35

139,28

127,88

119,32

111,6

107,72

100,28

97

90,24

+40

128,68

119,6

111,52

104,28

100,68

93,44

90,32

84,12

+43

121,92

114,24

106,4

99,4

95,88

88,88

85,84

79,8

+45

117,4

110,64

102,96

96,12

92,68

85,84

82,88

76,96

BasicAir-C-125-410-UP

UnicAir-C-125-410-UP

+20

183,4

166,36

155,24

145,36

140,44

130,56

126,36

117,96

+25

174,12

157,6

147,08

137,8

133,16

123,76

119,8

111,8

+30

164,12

149,08

139,12

130,28

125,88

117,04

113,24

105,68

+32

159,84

145,6

135,88

127,16

122,88

114,24

110,56

103,16

+35

153,44

140,4

131

122,48

118,24

110,08

106,48

99,08

+40

142,04

131,32

122,4

114,44

110,48

102,56

99,16

92,36

+43

134,76

125,4

116,8

109,08

105,24

97,56

94,24

87,6

+45

129,92

121,44

113,04

105,48

101,72

94,2

90,96

84,48

BasicAir-C-140-410-UP

UnicAir-C-140-410-UP

+20

204,92

185,64

172,76

161,76

156,28

145,32

140,64

131,24

+25

194,16

176

163,72

153,4

148,2

137,76

133,32

124,44

+30

183,64

166,36

154,84

145

140,08

130,24

126,04

117,6

+32

179,4

162,52

151,24

136,48

136,8

127,16

123,04

114,76

+35

173,08

156,72

145,8

124,44

131,84

122,52

118,52

110,52

+40

162,04

143,6

136,24

124,44

120,92

114,16

109,88

102,76

+43

154,96

135,76

122,96

117,24

114,36

108,6

104,72

97,52

+45

150,24

128,56

114,12

110,4

108,56

104,88

101,24

94

BasicAir-C-150-410-UP

UnicAir-C-150-410-UP

+20

230,6

211,82

196,74

183,42

176,76

163,44

157,84

146,64

+25

218,4

198,46

183,36

172,02

165,8

152,4

148,18

137,72

+30

205,4

185,1

172,1

160,6

154,86

143,36

138,5

128,8

+32

199,94

180,54

167,92

156,76

151,16

140

135,28

125,84

+35

191,76

173,68

161,64

150,98

145,64

134,96

130,44

121,4

+40

177,66

161,02

150,6

139,96

135

125,86

120,86

112,42

+43

168,96

153,44

142,82

133,36

128,62

119,16

115,12

107,02

+45

163,16

147,92

137,62

128,44

123,86

114,7

110,76

102,88

BasicAir-C-165-410-UP

UnicAir-C-165-410-UP

+20

243,96

221,8

207,84

195,16

188,8

176,08

170,52

159,36

+25

231,32

208,96

195,52

183,68

177,76

165,56

160,52

149,96

+30

217,48

196,08

183,64

172,36

166,72

155,44

150,52

140,68

+32

211,48

190,96

178,84

167,84

162,32

151,32

146,52

136,96

+35

202,52

183,32

171,6

161

155,72

145,16

140,56

131,36

+40

186,36

169,92

158,96

148,8

143,72

134,24

129,96

121,4

+43

176,08

161,24

150,72

141,12

136,48

127

122,88

114,68

+45

169,2

155,44

145,2

135,96

131,36

122,16

118,2

110,24

BasicAir-C-190-410-UP

UnicAir-C-190-410-UP

+20

283,2

258,88

240,46

224,18

216,04

199,76

192,92

179,22

+25

268,4

242,56

224,1

210,24

202,66

186,28

181,1

188,32

+30

252,8

226,24

210,36

196,3

189,28

175,22

169,28

157,42

+32

246,08

220,64

205,24

191,6

184,76

171,12

165,34

153,8

+35

236

212,26

197,56

184,52

178

164,96

159,44

148,38

+40

218,4

196,82

184,06

171,08

165,02

153,84

140,22

114,88

+43

207,36

187,56

174,56

163

157,22

145,66

128,7

94,8

+45

200

180,8

168,22

157,02

151,42

140,2

135,38

125,74

Дополнительные опции и возможность их установки в UnicAir

Типоразмер UnicAir

PG

OS

SA

VL

VR

FS

W1

W2

SV1

SV2

SP

SI

RR

СС

Комплект манометров по высокому и низкому давлению

Маслоотделитель

Плавное регулирование скорости вращения вентилятора

Обратный клапан на жидкостной линии

Обратный клапан после конденсатора

Фильтр на всасывающей линии

Зимний комплект до -10°С

Зимний комплект до -30°С

Запорные вентили на жидкостной и газовой линии

Запорный вентиль между конденсатором и компрессором

Сервисные порты выведенные на улицу

Шумоизоляция компрессорного отсека

Ресивер хладагента

Выносной шкаф управления

Выход воздуха вбок

C-2-410

+

+

+

+

+

+

+

+

+

+

+

C-2,5-410

+

+

+

+

+

+

+

+

+

+

+

C-3-410

+

+

+

+

+

+

+

+

+

+

+

C-4,5-410

+

+

+

+

+

+

+

+

+

+

+

C-6,5-410

+

+

+

+

+

+

+

+

+

+

+

C-8,5-410

+

+

+

+

+

+

+

+

+

+

+

C-10,5-410

+

+

+

+

+

+

+

+

+

+

+

+

C-12,5-410

+

+

+

+

+

+

+

+

+

+

+

+

C-18,5-410

+

+

+

+

+

+

+

+

+

+

+

+

+

C-21-410

+

+

+

+

+

+

+

+

+

+

+

+

+

C-25-410

+

+

+

+

+

+

+

+

+

+

+

+

+

C-30-410

+

+

+

+

+

+

+

+

+

+

+

+

+

C-35-410

+

+

+

+

+

+

+

+

+

+

+

+

+

Выход воздуха вверх

C-40-410-UP

+

+

+

+

+

+

+

+

+

+

+

+

C-45-410-UP

+

+

+

+

+

+

+

+

+

+

+

+

C-53-410-UP

+

+

+

+

+

+

+

+

+

+

+

+

C-60-410-UP

+

+

+

+

+

+

+

+

+

+

+

+

C-75-410-UP

+

+

+

+

+

+

+

+

+

+

+

+

+

C-85-410-UP

+

+

+

+

+

+

+

+

+

+

+

+

+

C-95-410-UP

+

+

+

+

+

+

+

+

+

+

+

+

+

C-115-410-UP

+

+

+

+

+

+

+

+

+

+

+

+

+

C-125-410-UP

+

+

+

+

+

+

+

+

+

+

+

+

+

C-140-410-UP

+

+

+

+

+

+

+

+

+

+

+

+

+

C-150-410-UP

+

+

+

+

+

+

+

+

+

+

+

+

+

C-165-410-UP

+

+

+

+

+

+

+

+

+

+

+

+

+

C-190-410-UP

+

+

+

+

+

+

+

+

+

+

+

+

+

МАРКИРОВКА:

Блок компрессорно-конденсаторный BasicAir-C-60-410-UP
                где:    BasicAir – серия;
                          60 – типоразмер;
                          410 – тип хладагента (R410А);
                          UP – выброс воздуха вверх.

Блок компрессорно-конденсаторный UnicAir-C-40-410-UP/PG/W1
                где:    UnicAir – серия;
                          40 – типоразмер;
                          410 – тип хладагента (R410А);
                          UP – выброс воздуха вверх;
                          PG – комплект манометров по высокому и низкому давлению;
                          W1 – зимний комплект до 10°С.

Дополнительные опции и возможность их установки

Соединительный комплект для ККБ серий BasicAir/UnicAir

С соединительными комплектами для обвязки можно ознакомиться в следующем разделе.

Рекомендации по проектированию и монтажу ККБ серий BasicAir/UnicAir

1. Прокладка трубопроводов

При прокладке фреонопроводов для обеспечения циркуляции масла по фреоновому контуру системы необходимо учитывать схему установки: ККБ выше секции испарителя или ККБ ниже секции испарителя.
Горизонтальные трассы фреонопроводов прокладываются с уклоном не менее 1,2% (12 мм/м) вверх от ККБ в сторону испарителя.
При проектировании или монтаже фреонопроводов необходимо минимизировать длину и перепады высот, а так же избегать излишних поворотов. Во избежание резких поворотов заменяйте отводы 90° с большим сопротивлением на отводы 45° с меньшим сопротивлением.
В случае установки ККБ выше секции испарителя необходимо предусмотреть устройство маслоподъемных петель как указано на схеме соединения ККБ выше испарителя.
Высота расположения между ККБ и испарителем не более 3 м. Если высота больше 3 м - необходимо устройство масловозвратной петли через каждые 3,5 м, как указано на схеме ниже.
В случае общей протяженности трубопроводов (горизонтальных и вертикальных участков) более 15 м - необходимо производить перерасчет диаметров трубопроводов и холодопроизводительности компрессорно-конденсаторных блоков, а так же произвести перерасчет дозы заправки хладагентом согласно паспорту на изделие.

ККБ_схема соединения.jpg

2. Монтаж ККБ

При монтаже компрессорно-конденсаторного блока необходимо обеспечить:
- установку в сухом и хорошо проветриваемом месте
- установку на ровной горизонтальной поверхности
- отсутствие препятствий со стороны осевого вентилятора и фреонового конденсатора
- доступ для подключения фреонопроводов, установки и последующей замены фильтра-осушителя
- доступ для подключения силового кабеля
- легкий доступ для обслуживания блока управления  и очистки теплообменника от загрязнения
- отсутствие других источников тепла
- наличие защитного (не прозрачного) экрана от прямых солнечных лучей

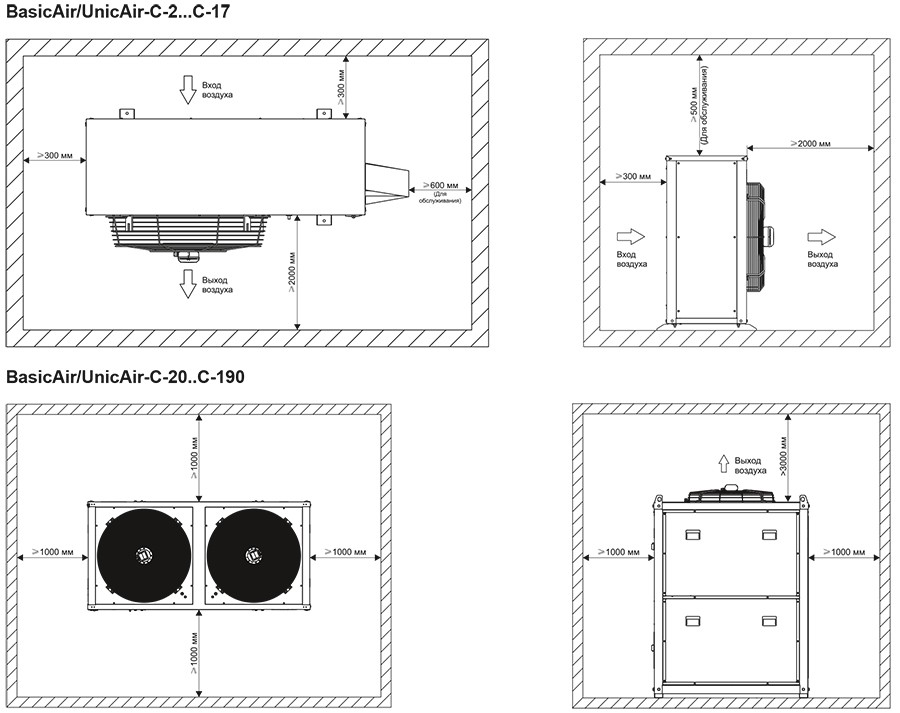

ККБ BasicAir-монтаж 1.jpg

ККБ BasicAir-монтаж 2.jpg


Не представленные в наличии модели доступны к поставке под заказ

Наименование
Единица измерения
Масса, кг
Стоимость
Блок компрессорно-конденсаторный BasicAir-C-4,5-410
192 932 ₽
шт
88
192 932 ₽

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
Участник
TopClimat
Сайт использует файлы cookie, которые позволяют узнавать вас и получать информацию о вашем пользовательском опыте.
Хорошо
Telegram
ВКонтакте
КАТАЛОГ ПРОДУКЦИИ
ПРОЕКТИРОВЩИКАМ
О КОМПАНИИ
ЗАГРУЗКИ
+7 800 200-93-96
Многоканальный
+7 800 200-16-50
Интернет-магазин
+7 (4722) 21-80-30
Офис продаж
© 2024 ООО «РОВЕН-Регионы»
Сделано в
